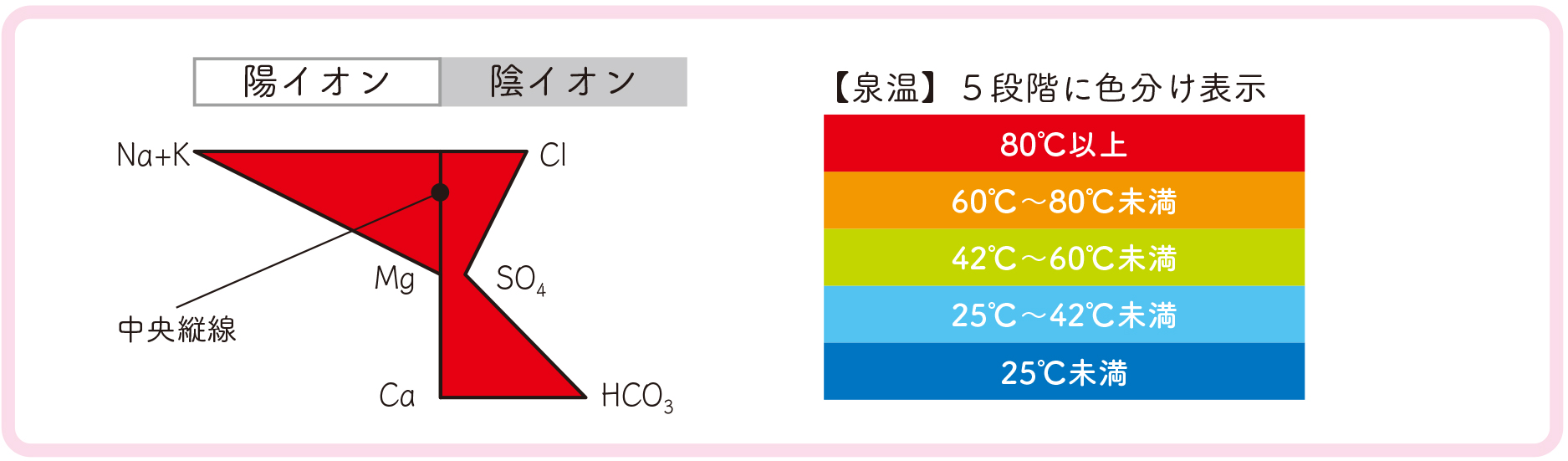

ヘキサダイヤグラム（ヘキサ図）は、形で泉質を、色で泉温を表しています。

　一般的な温泉の主要な陽イオンは、ナトリウム Na・カリウム K・マグネシウム Mg・カルシウム Caの4種、陰イオンは、塩化物 Cl・硫酸 SO₄・炭酸水素 HCO₃の3種です。
（各成分に付く「イオン」と、化学記号の右肩に付く「電荷」は省略しています。）

　ヘキサ図の中央縦線の左側に3種の陽イオン（＊1）を、右側に3種の陰イオンを配置し、それぞれのバル濃度（＊2）を中央縦線からの水平距離で表し、それを結んでできる六角形で泉質を表現します。
ただし、このパネルでは泉質のタイプに注目して、規格化（＊3）されたバル濃度を使っています。

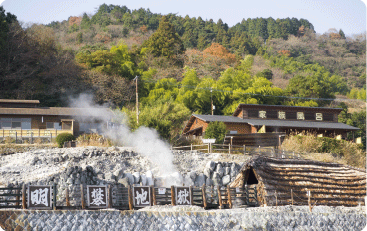

陽イオンのNaとKは合算してNa+Kとします。ただし、KはNaの1/10程度なので、泉質の名称ではKを無視します。また明礬温泉のような酸性泉では、H（水素イオン）も合算してH+Na+Kとします
バル濃度（当量濃度）：各イオンの濃度を電気量で表した表現。
規格化：6つのイオン種のうち最大の濃度を１として表示すること。この例の陽イオンはNa+Kが最大（1）で、MgとCaはほとんど０です。陰イオンはHCO₃が最も多く、次いでCl、SO₄は少量です。
したがって、泉質は「ナトリウム‒炭酸水素塩・塩化物泉（Na‒HCO₃・Cl泉）」と判定されます。

泉質名のつけ方の詳細については、「別府温泉事典」の「温泉の泉質」および関連項目をご覧ください。

ヘキサ図で表現した「別府温泉」

　活火山である鶴見岳・伽藍岳の地下深部には、「二酸化炭素ガスや硫化水素ガスを含むナトリウム－塩化物泉（Na-Cl）型」の原熱水が分布しています。この熱水が鉄輪断層と朝見川断層を通って流れ出し、別府の温泉の多様な泉質を作り出しています。

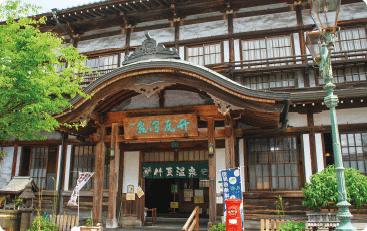

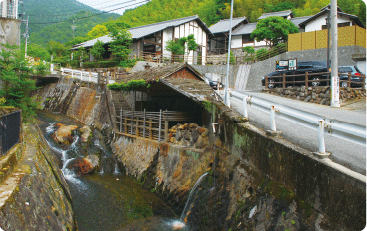

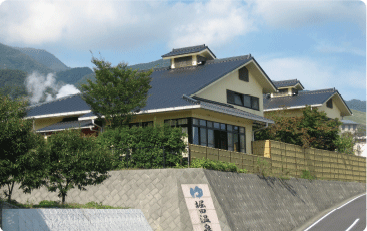

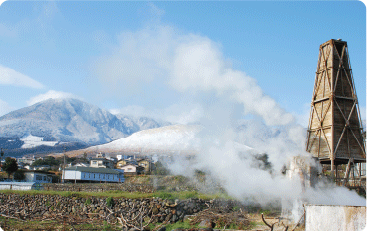

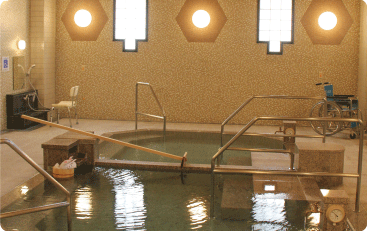

　そして、鉄輪断層と朝見川断層に沿って、別府の代表的な温泉「別府八湯」があります。この図は、別府温泉の泉質を「ヘキサダイヤグラム（ヘキサ図）」で表現したものです。
